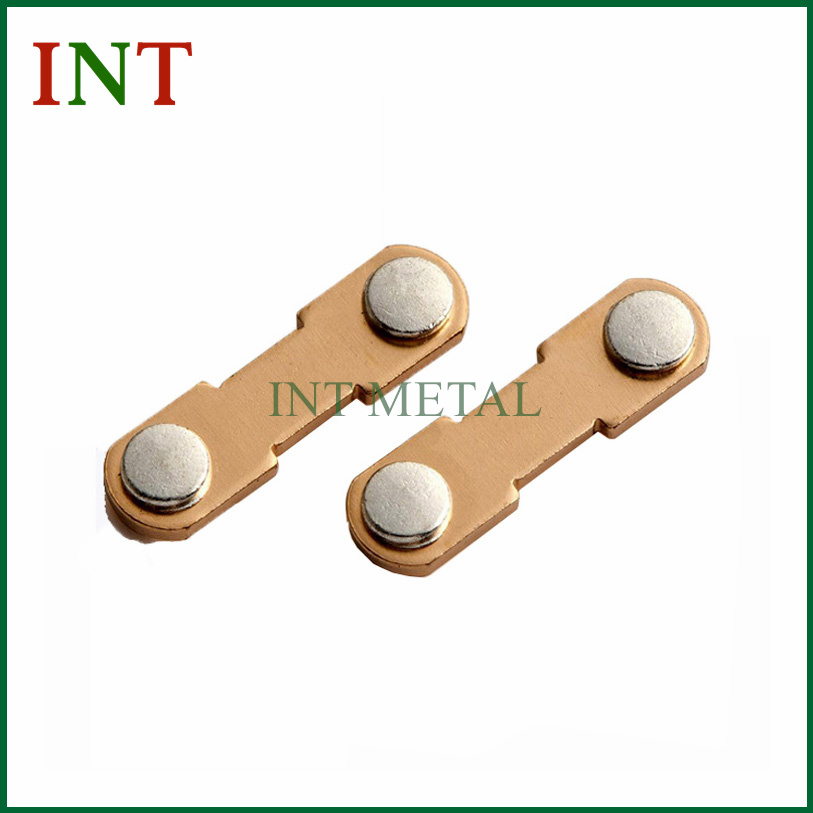

Pohyblivé kontaktní nýtyjsou přesné elektrické kontaktní komponenty navržené tak, aby pomáhaly ovládat a spínat elektrické napájení v zařízeních, jako jsou stykače, jističe, spouštěče, regulátory teploty, spínače a relé. S více než 12 lety výrobních zkušeností,INTvyvíjí přizpůsobené pohyblivé kontaktní nýty s použitím kontaktních materiálů na bázi stříbra a materiálů na bázi mědi nebo mědi a niklu pro náročné aplikace OEM a ODM.
Pohyblivé kontaktní nýty jsou specializované elektrické kontaktní součásti instalované na pohyblivé vodivé části spínacích mechanismů. Během provozu se pohyblivý kontakt přibližuje nebo odděluje od stacionárního kontaktu, aby vytvořil nebo přerušil elektrický obvod.
Tento pohyb činí styčnou plochu obzvláště důležitou. Každý spínací cyklus může generovat elektrický oblouk, mechanický náraz, tření a teplo. Správně zkonstruovaný kontaktní nýt proto potřebuje poskytovat stabilní elektrické rozhraní při zachování mechanické integrity během opakovaného provozu.
V praktických aplikacích mohou pohyblivé kontaktní nýty přímo nebo nepřímo ovládat elektrický výkon pomocí spínacích mechanismů. Jsou zvláště důležité pro elektrická zařízení malého a středního proudu, kde je vyžadováno spolehlivé spínání a kompaktní rozměry součástí.
Výběr materiálu je jedním z nejdůležitějších faktorů při navrhování pohyblivých kontaktních nýtů. Kontaktní plocha musí vyvažovat elektrickou vodivost, odolnost proti elektrickému opotřebení, odolnost proti svařování, tepelné chování a kompatibilitu s provozním prostředím.
Podle dostupných informací o produktech INT patří mezi běžně používané materiály na kontaktní plochy Ag, AgNi, AgCdO, AgSnO2, AgSnO2V2O3a AgZnO. Jako běžné základní materiály se používá měď a měď-nikl.
| Kategorie materiálu | Typický materiál | Primární úvaha |
|---|---|---|
| Stříbro | Ag | Elektrická vodivost a kontaktní výkon |
| Stříbrný nikl | AgNi | Elektrický a tepelný výkon s dobrou odolností proti oblouku |
| Oxid kademnatý stříbrný | AgCdO | Odolnost proti elektrickému opotřebení a tavnému svařování |
| Oxid stříbrný | AgSnO2 | Vhodné pro náročné spínací aplikace |
| Základní materiál | Cu / CuNi | Mechanická podpora a vodivé spojení |
Správný materiál by měl být vybrán podle úrovně proudu, frekvence spínání, napětí, charakteristik zátěže, tepelných podmínek, mechanických požadavků a předpokládané životnosti konečného elektrického zařízení.
Díky kompaktní konstrukci pohyblivých kontaktních nýtů jsou vhodné pro širokou škálu elektrických spínacích prvků. Jsou spojeny především s malo- a středoproudými aplikacemi.
Pro inženýry a nákupní týmy by měla být aplikace vždy zvažována společně s elektrickým zatížením a mechanickým pohybem. Kontaktní nýt, který dobře funguje v jednom spínacím zařízení, nemusí být vhodný pro jiné provedení bez úpravy materiálu nebo rozměrů.
Rozměrová přesnost je kritická, protože nýt musí správně lícovat s pohyblivou kontaktní sestavou. INT poskytuje přizpůsobené rozměry s reprezentativními specifikacemi pokrývajícími průměr hlavy od přibližně 2,5 mm do 8 mm.
| Parametr | Reprezentativní rozsah | Typická tolerance |
|---|---|---|
| Průměr hlavy | 2,5–8 mm | ±0,10 mm |
| Tloušťka hlavy | Přibl. 0,6–2,0 mm | ±0,05 mm |
| Tloušťka kontaktní vrstvy | Přibl. 0,3–0,7 mm | ±0,05 mm |
| Průměr stopky | Přibl. 1,2–4 mm | ±0,05 mm |
| Délka stopky | Přibl. 1–4 mm | ±0,15 mm |
Tyto hodnoty by měly být považovány spíše za reprezentativní než za univerzální návrhové limity. U výrobních projektů by kupující měli poskytnout výkresy, vzorky, technickou dokumentaci, elektrické požadavky a montážní podmínky, aby dodavatel mohl potvrdit příslušnou specifikaci.
Výroba elektrických kontaktních nýtů vyžaduje řízené tvarování, výběr materiálu, řízení rozměrů a kontrolu. Vzhledem k tomu, že součást je malá, mohou i malé rozměrové odchylky ovlivnit vyrovnání sestavy a výkon kontaktu.
Profesionální výrobní postup se obecně zaměřuje na následující oblasti:
Pro velkoobjemovou výrobu elektrických součástek je konzistentní výroba stejně důležitá jako jmenovitá specifikace. Stabilní rozměry a opakovatelný materiálový výkon pomáhají snižovat variabilitu montáže a podporují předvídatelnou kvalitu produktu.
Výběr vhodného pohyblivého kontaktního nýtu by měl začít skutečnými provozními podmínkami, nikoli pouze výběrem standardní velikosti. Nákupní týmy mohou použít následující kontrolní seznam:
Spolupráce s výrobcem schopným výroby OEM a ODM může tento proces zjednodušit. INT uvádí, že může vyrábět díly podle výkresů zákazníka nebo technické dokumentace a může doporučit vhodné materiály podle požadavků aplikace.
Při nákupu pohyblivých kontaktních nýtů od čínského výrobce nebo dodavatele elektrických kontaktů by se kupující měli dívat nad rámec jednotkové ceny. Dlouhodobá spolehlivost závisí na technické podpoře, konzistenci materiálu, kontrole rozměrů, dokumentaci, balení a schopnosti dodávky.
INT uvádí více než 12 let zkušeností s výrobou kontaktních nýtů a certifikaci ISO9001. Informace o produktech také uvádějí podporu projektů OEM a ODM, přizpůsobené rozměry, požadavky na vzorky a možnosti doručení letecky, expresně nebo po moři.
Pro mezinárodní nákupy je balení také důležité, protože pohyblivé kontaktní nýty jsou malé přesné součásti. INT popisuje balení v množství přibližně 500–5 000 kusů v malých plastových nebo vakuových plastových sáčcích, po nichž následují jednotlivé kartony a vnější obaly z tvrdé lepenky.
Pro kupující porovnávající výrobce by měl být spolehlivý dodavatel schopen poskytnout:
Používají se hlavně v elektrických spínacích zařízeních, jako jsou stykače, jističe, spouštěče, regulátory teploty, spínače a relé, zejména v aplikacích malého a středního proudu.
Mezi běžné materiály kontaktní plochy patří Ag, AgNi, AgCdO, AgSnO2, AgSnO2V2O3a AgZnO. Mezi běžné základní materiály patří měď a měď-nikl. Nejlepší výběr závisí na elektrických a mechanických požadavcích aplikace.
Ano. Rozměry lze upravit podle výkresů zákazníka, vzorků nebo technické dokumentace. Přizpůsobení může zahrnovat důležité rozměry, jako je průměr hlavy, tloušťka hlavy, tloušťka kontaktní vrstvy, průměr stopky a délka stopky.
Podle informací o produktu společnosti INT mohou být poskytnuty vzorky. Vzorky na skladě mohou být zdarma, zatímco vzorky, které vyžadují výrobu, mohou zahrnovat výrobní náklady.
INT udává dodací lhůtu elektrického kontaktu přibližně 15–25 dní v závislosti na podmínkách suroviny. Skutečná doba realizace by měla být potvrzena pro každý projekt na základě dostupnosti materiálu, množství objednávky, přizpůsobení a požadavků na výrobu.
Vysoce kvalitníPohyblivé kontaktní nýtyhrají důležitou roli při dosahování stabilního elektrického spínání, mechanické spolehlivosti a dlouhodobého výkonu součástí. Výběr správného kontaktního materiálu, základního materiálu, rozměrů, tolerancí a výrobního partnera může výrazně snížit konstrukční a výrobní rizika. Díky zákaznické výrobě, podpoře OEM/ODM, pomoci při výběru materiálu a zkušenostem s výrobou elektrických kontaktů poskytuje INT možnost pro podniky, které získávají přesné kontaktní komponenty pro průmyslové elektrické aplikace. Pokud vyvíjíte nové spínací zařízení nebo hledáte spolehlivého čínského dodavatele přizpůsobených pohyblivých kontaktních nýtů,kontaktujte násk prodiskutování vašich výkresů, specifikací, požadavků na vzorky a výrobních potřeb.
