Toto srovnání vysvětluje hlavní rozdíly mezi těmito dvěma návrhy nýtů a poskytuje praktické úvahy pro výrobce pracující s elektrickými, elektronické, automobilové, mechanické a přesné součástky.
Nýty zajišťují trvalé mechanické spojení deformací části spojovacího prvku poté, co projde spojovanými součástmi. Často se volí měď pro aplikace, kde je vodivost, odolnost proti korozi a spolehlivé tvarování vlastnosti jsou důležité.
Hlavním rozdílem mezi dutým a plným provedením je konstrukce stopky. Dutý nebo trubkový dřík má vnitřní otvor nebo zmenšený materiálový průřez pevný nýt používá zcela vyplněnou stopku. Tento rozdíl ovlivňuje to, jak upevňovací prvek se vytvoří během montáže.
Pro inženýry a nákupní týmy není lepší volba určena jednoduše podle zda je jeden design dutý nebo plný. Správná volba závisí na kloubu, instalační vybavení, požadavky na zatížení, rozměry součástí a výrobní podmínky.

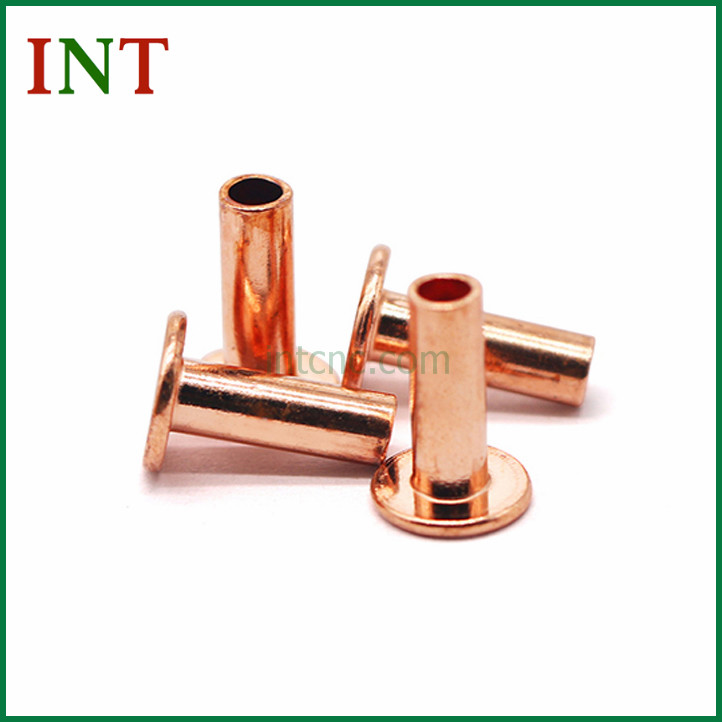

Dutý nýt obsahuje dutinu uvnitř části nebo celého dříku. V závislosti na specifický design, konec může být během instalace rozšířen, zkroucen nebo jinak tvarován. Díky tomu je návrh užitečný pro sestavy, kde je vyžadována řízená deformace.
Polotrubkové a trubkové konfigurace jsou k dispozici v různých rozměrech a hlavě styly. Mohou být vyrobeny pro aplikace, kde je kompaktní geometrie a opakovatelnost montáž jsou důležité.

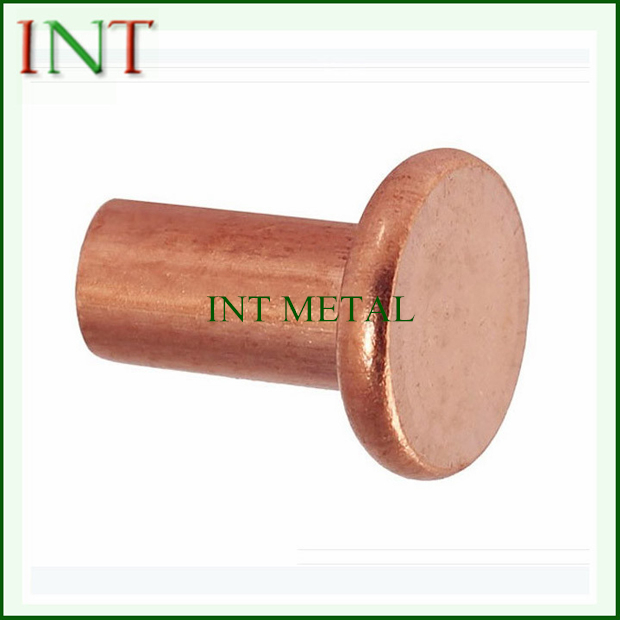

Pevný nýt má průběžnou kovovou stopku. Při instalaci je odkrytý konec deformovat vhodným nýtovacím zařízením pro vytvoření druhé hlavy a zajištění spoje.
Pevná konstrukce poskytuje podstatné tělo pro mechanické upevnění a má učinila z tohoto typu nýtů dlouho zavedené řešení pro konstrukční a průmyslové montáže.
| Funkce | Dutý design | Solid Design |
|---|---|---|
| Konstrukce stopky | Částečně duté nebo trubkovité | Plně pevné |
| Metoda tváření | Konec lze rozšířit, zkroutit nebo stlačit | Odkrytá stopka je mechanicky deformována |
| Spotřeba materiálu | Pro určité rozměry lze použít méně materiálu | Vyžaduje pevnou stopku |
| Typický požadavek na pevnost | Vhodné pro mnoho přesných upevňovacích aplikací | Dobře se hodí pro robustní mechanické spoje |
| Běžné aplikace | Elektrické, elektronické, osvětlovací, automobilové a přesné součástky | Konstrukční, mechanické a průmyslové sestavy |
| Dostupné styly hlavy | Kulaté, polokulaté, ploché, zápustné a zakázkové designy | Kulaté, ploché, zapuštěné a zakázkové designy |
| Přizpůsobení | Rozměry, materiál, hlavu a geometrii lze přizpůsobit | Rozměry, materiál a konfiguraci hlavy lze přizpůsobit |
Tyto charakteristiky jsou spíše obecnými pokyny než absolutními pravidly výkonu. Skutečná pevnost a spolehlivost spoje závisí na jakosti materiálu, rozměrech a instalaci parametry, návrh spoje a provozní podmínky.
Duté konstrukce jsou často zvažovány pro součásti, které vyžadují řízenou deformaci při montáži. Pokud jsou vyrobeny z mědi nebo slitin mědi, mohou také poskytnout užitečné elektrické a materiálové charakteristiky pro specifické aplikace.
Mezi typické oblasti použití patří:
V elektrických sestavách může měď plnit jak mechanické, tak vodivé funkce. Konečný výběr by však měl být založen na elektrické zátěži, kontaktu konfigurace, podmínky prostředí a požadovaná životnost součásti.
Pro aplikace vyžadující specifické rozměry nebo tvarovací charakteristiky výrobci může zvážitzakázková řešení měděných nýtůna základě výkresů a požadavků na montáž.
Pevné nýty jsou obecně vybírány pro sestavy, kde je podstatná mechanická připojení je vyžadováno. Jejich průběžná stopka poskytuje materiál, který lze plasticky zpracovat deformovány tak, aby vytvořily bezpečný spoj.
Běžně se vyskytují v konstrukčních částech, průmyslových zařízeních, dopravě komponenty, mechanický hardware a další sestavy, kde je spolehlivost upevnění je klíčová úvaha.
Vhodný styl hlavy a rozměry závisí na geometrii spoje a instalaci proces. INT METAL také poskytujemasivní nýty pro průmyslové aplikaces přizpůsobenými specifikacemi dostupnými pro projekty OEM a ODM.
Výkon nýtu závisí nejen na jeho geometrii, ale také na zvoleném materiál. Různé aplikace mohou vyžadovat rovnováhu vodivosti, síly, odolnost proti korozi, hmotnost, obrobitelnost a tvarovací výkon.
| Materiál | Typické vlastnosti | Potenciální aplikace |
|---|---|---|
| Měď | Vysoká elektrická vodivost a dobrá odolnost proti korozi | Elektrické a elektronické součástky |
| Mosaz | Dobrá obrobitelnost a vyvážené mechanické a elektrické vlastnosti | Přesný hardware a elektrické komponenty |
| Ocel | Vysoká mechanická pevnost | Mechanické a konstrukční aplikace |
| Hliník | Nízká hustota a dobrá odolnost proti korozi | Lehké komponenty |
V závislosti na aplikaci mohou dostupné povrchové úpravy zahrnovat nikl, zinek, chrom, bronz, cín a stříbření, stejně jako oxidace a další specifikované povrchové úpravy.
Povrchová úprava by měla být zvolena podle provozního prostředí, elektrické požadavky, vystavení korozi, vzhledu a kompatibilitě s spojované materiály.
Výběr mezi dvěma návrhy by měl začít s požadavky hotového montáž spíše než samotný upevňovací prvek. Zvláště důležité jsou následující faktory.
Zvažte tahové, smykové, vibrační a další mechanické zatížení, které spoj způsobuje zažije. Pevná konstrukce může být vhodná, když je podstatná mechanická připojení je vyžadováno.
Zkontrolujte, zda výrobní linka používá lisování, krimpování, automatické nýtování, nebo jiný způsob montáže. Geometrie spojovacího prvku musí být kompatibilní s vybrané zařízení.
Pro vodivé součástky, vodivost materiálu a provedení hotového spojení by mělo být vyhodnoceno společně. Lze uvažovat o mědi a slitinách mědi kde je elektrický výkon součástí požadavku aplikace.
Průměr nýtu, délka dříku, rozměry hlavy, tloušťka stěny a tvarovací geometrie všechny ovlivňují instalaci a konečný výkon spoje.
Teplota, vlhkost, vibrace, vystavení korozi a kontakt s jinými kovy je třeba zvážit před dokončením materiálu a povrchové úpravy.
Dongguan INT Metal Tech Co., Ltd. byla založena v roce 2012 v Dongguanu v Číně. Společnost se specializuje na elektronické materiály a přesné součástky pro elektrotechnický, automobilový, železniční, letecký a další zpracovatelský průmysl.
Její produktové portfolio zahrnuje elektrické kontakty, přesné nýty, drahé kovy plátované pásy, pásy ze slitin mědi, přesné konektory, příslušenství forem a CNC obráběné díly. Společnost nabízí více než 5 000 specifikací a modelů napříč své produktové kategorie.
Pro nýtovací aplikace INT METAL pracuje s mědí, mosazí, ocelí, hliníkem a další specifikované materiály. Konfigurace produktu zahrnují kulatou hlavu, polokulatou hlavu, plochá hlava, zápustná hlava, polodutá, plná, trubková, stupňovitá a přizpůsobená provedení.
Rozměry mohou být vyvinuty podle výkresů zákazníka a požadavků projektu, podpora výroby OEM i ODM. To umožňuje geometrii nýtu, materiál, povrchová úprava a tvarové charakteristiky, které budou přizpůsobeny požadavkům zákazníka montážní proces.
INT METAL pracuje podle systémů řízení ISO9001 a ISO14001 s produkty splňující environmentální požadavky včetně RoHS a REACH. Jeho výrobní možnosti zahrnují lisování, CNC obrábění, zpracování pásů, opláštění a výrobu přesných součástí.
Další informace oPřesné nýty INT METALnebo kontaktujte výrobce a proberte výběr materiálu, rozměry, výkresy, a přizpůsobené výrobní požadavky.
Hlavním rozdílem je konstrukce dříku. Duté nebo trubkové provedení obsahuje vnitřní otvor nebo zmenšený materiálový průřez, zatímco pevný nýt má průběžnou kovovou stopku. To ovlivňuje proces tváření a vhodné aplikací.
Dutý design lze uvažovat při řízené deformaci, kompaktní geometrii, nebo jsou důležité specifické požadavky na montáž. Běžně se používá ve vybraných elektrické, elektronické, osvětlovací, automobilové a přesné komponenty.
Měď může být vhodná pro elektrické komponenty, protože má vysokou elektrickou energii vodivost. Kompletní návrh spoje by však měl být hodnocen na základě proudové zatížení, přechodový odpor, mechanické požadavky, teplota a operační prostředí.
Ne nutně v každé aplikaci. Pevná stopka poskytuje značné množství materiálu pro mechanickou deformaci, ale skutečný výkon spoje závisí na materiál nýtu, rozměry, proces instalace, návrh spoje a servis podmínky.
Ano. INT METAL podporuje projekty OEM a ODM a může vyvíjet nýty podle zákaznické výkresy a specifikace, včetně materiálu, rozměrů, stylu hlavy, povrchová úprava a další požadavky na design.
Mezi běžné možnosti patří měď, mosaz, ocel a hliník. Nejvhodnější materiál závisí na požadovaných mechanických vlastnostech, vodivosti, odolnosti proti korozi, hmotnost, tvarovací charakteristiky a aplikační prostředí.
Duté a plné nýty jsou navrženy pro různé požadavky na upevnění. První jmenovaný může být výhodný pro vybrané přesné sestavy, kde je řízen tvarování a kompaktní konstrukce jsou důležité, zatímco masivní konstrukce jsou často uvažováno pro robustní mechanické spoje.
Pro elektrické, elektronické, automobilové a průmyslové komponenty konečné rozhodnutí by měl vzít v úvahu materiál, rozměry, instalační vybavení, mechanické zatížení, elektrický výkon a podmínky prostředí dohromady.
Díky zkušenostem s přesnými součástkami a elektronickými materiály poskytuje INT METAL standardní a přizpůsobená řešení nýtů pro výrobce vyvíjející komponenty pro náročné průmyslové aplikace.
